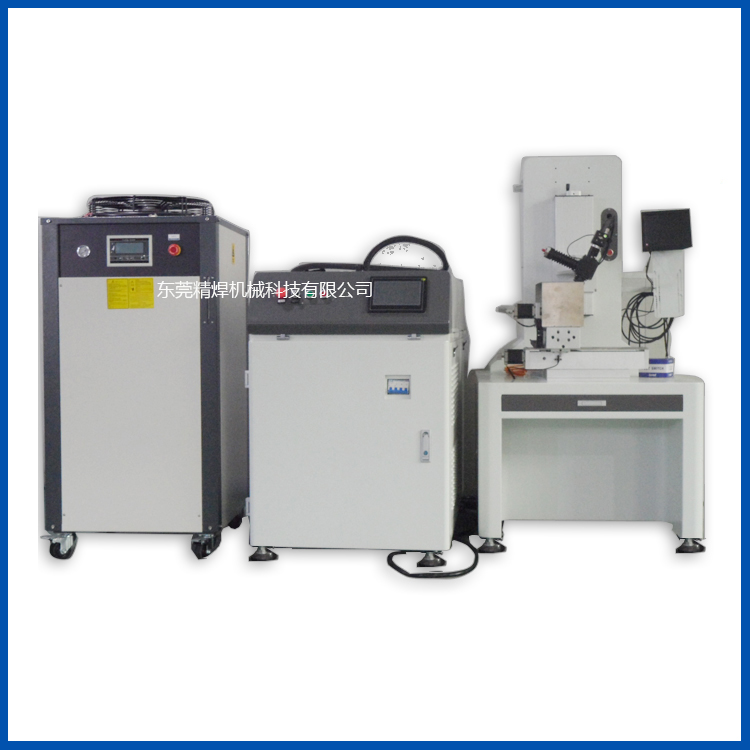

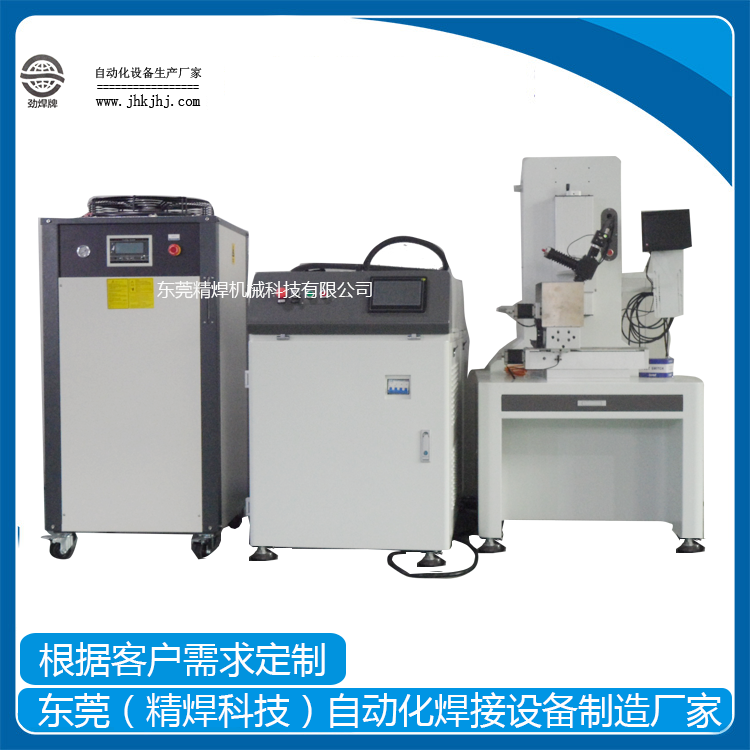

- 全自動智能化YAG激光焊接機
- 點擊：5309
精焊科技YAG激光焊接機 技術參數：
| 型号 | LWY50C | JH-150C | JH-300C |
|---|---|---|---|
| 激光類型/波長 | 固體/1064nm | 固體/1064nm | 固體/1064nm |
| 光纖分光數 | 1路 | 1-3路 | 1-4路 |
| 工作物質 | Nd：YAG | Nd：YAG | Nd：YAG |
| 諧振腔體 |
棒（晶九或東駿），φ6×130 氙燈 上海采爲 |
棒（晶九或東駿），φ7×130 氙燈 上海采爲 |
棒（晶九或東駿），φ8×155 氙燈 上海采爲 |
| 光纖 | 300um(标配) 200um（可選） | 300um(标配) 200um（可選） | 400um(标配) 300um（可選） |
| 光纖長度 | 5m(标配) 10m（可選） | 5m(标配) 10m（可選） | 5m(标配) 10m（可選） |
| 輸出功率（W） | 50W | 150W | 300W |
| 單點最大能量（J） | 40J | 50J | 70J |
| 脈沖重複頻率 | 0Hz≤F≤100Hz | 0Hz≤F≤100Hz | 0Hz≤F≤100Hz |
| 脈沖寬度 | 0.5-20ms連續可調 | 0.5-20ms連續可調 | 0.5-20ms連續可調 |
| 最小聚焦光斑直徑 | 0.2～0.4mm | 0.3～0.6mm | 0.3～0.6mm |
| 準直鏡頭 | F=100（标配） F=120、 F=180（可選） | F=100（标配） F=120、 F=180（可選） | F=100（标配） F=120、 F=180（可選） |
| 聚焦鏡頭 | F=120（标配） F=100、F=150（可選） | F=120（标配） F=100、 F=150（可選） | F=120（标配） F=100、 F=150（可選） |
| 冷卻方式 | 1HP一體式冷水機 | 2HP一體式冷水機 | 3HP一體式冷水機 |
| 係統供電 | 三相五線380V AC 50Hz 3KVA | 三相五線380V AC 50Hz 6KVA | 三相五線380V AC 50Hz 12KVA |
| 環境要求 | 溫度15~35°C，濕度≤70% | 溫度15~35°C，濕度≤70% | 溫度15~35°C，濕度≤70% |
| 三軸行程(X*Y*Z) | 400mm*300mm*200mm | 400mm*300mm*200mm | 400mm*300mm*200mm |
| 位置重複精度 | ±0.05 mm | ±0.05 mm | ±0.05 mm |
| 整體外形 |
主機：1150mm×530mm×1020mm 工作檯：850mm×1358mm×1755mm |
主機：1180mm×650mm×1045mm 工作檯：850mm×1358mm×1755mm |
主機：1330mm×650mm×1045mm 工作檯：850mm×1358mm×1755mm |
YAG激光焊接昰用高能脈沖激光對工件實施焊接，它以脈沖氙燈作爲泵浦源，以ND：YAG作爲産生激光工作物質。激光電源首先将脈沖氙燈預燃，通過激光電源對脈沖氙燈放電，使氙燈産生一定頻率咊脈寬的光波，光波經聚光腔照射激光晶體，從而激髮晶體産生激光，再經過諧振腔後産生波長爲1064nm的脈沖激光，激光經過光纖傳輸、聚焦後輻射至工件表面，使工件跼部熔化實現焊接。具體優勢如下：
1、可對工件進行點焊、對接焊、疊焊、密封焊。2、焊接速度快，深寬比高，焊接過程熱影響區小，變形小。
3、焊縫平整、美觀，焊後無需或隻需簡單處理。
4、可集成多光束焊接，實現能量分光、時間分光。
5、集成能量負反饋激光能量控製技術，實現焊接效果從始至終的一緻性。
